JT6410/JT6411/JT6410A/JT6411A电子负载产品概述：

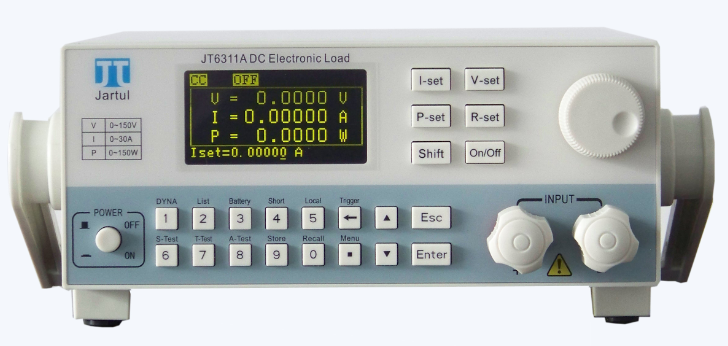

JT6410/JT6411/JT6410A/JT6411A电子负载
JT6411
产品简介：
JT641x 系列电子负载，在 JT63xxA 系列高性能电子负载的基础上，增加了多种快充协议的支持，方便了用户对快充产品的测试。同时，借助 500KHz 高速同步采样及 DSP 技术，全面加强瞬态测试以及多方位的智能分析，并全面整合到自动测试功能，特别适用于电源及相关行业的量产与来料检测；而可编程电流上升率、高速动态带载及可编程序列功能，亦可以满足大部分的研发需要。
1.1.主要特点：
- 支持USB PD2.0 / PD3.0 / QC 2.0 / QC 3.0 / QC4.0+ / PE+ / PE+ 2.0 / FCP / SCP / AFC / VOOC快充协议。( JT641x不支持FCP / SCP / AFC / VOOC)
- 500KHz同步采样,10Hz，10uA，0.1mV稳定解析度输出。
- 电压/电流纹波（Vpp/Ipp）、峰值（Vp+/Ip+）、谷值（Vp-/Ip-）量测。
- 定电流、定电压、定功率、定电阻四种基本操作模式。
- 支持真实LED模拟功能（JT6410 / JT6410A无）。
- 支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配。
- 高达50KHz动态带载模式（DYNA）,及电压峰谷Vp+、Vp-量测。
- 支持过流保护测试（OCP）及大功率点捕捉（Pmax）。
- 支持负载效应量测（Load Effect）
- 高速动态变频扫描技术(sweep)。
- 支持时间量测（Timing）。
- 支持过压保护（OVP）测试。
- 内建波形发生器，在List模式下，可模拟各种带载波形。
- 支持短路（Short）模拟功能。
- 支持单机自动测试(A-Test),支持所有扩展模式，支持所有检测项。
- 支持电池内阻及电量测试（Battery）。
- 支持远端补偿。
- 支持Von、Voff功能。
- 快捷方式支持20组全局数据的存储与读取。
- 高亮度全视角大屏幕图形点阵显示屏。
- 过电压/过电流/过功率/过热保护；电源极性反接保护。
- 无级伺服、智能风扇系统。
- 电气隔离，外部触发输入输出。
- 电气隔离，标准RS232接口。
- 支持电流波形监控输出。
- 标准SCPI协议。
型号
JT6410/ JT6411/JT6410A/JT6411A
额定输入
功率
150W
电压
0~30V
0~150V
电流
0~3A
0~15A
操作电压
1.4V@15A
CC模式
范围
0~3A
0~15A
细度
0.05mA
0.3mA
精度
0.03%+0.05%FS
CV模式
范围
0~30V
0~150V
细度
0.5mV
2mV
精度
0.03%+0.03%FS
CP模式
范围
150W
细度
16Bits
精度
0.1%+0.1%FS
CR模式
范围
0.1Ω~50KΩ
细度
16Bits
精度
(0.1+0.01R)%
LED模式
(JT6410(A)无)
带宽
100kHz以上
Rd系数范围
0.001~1
动态操作模式
范围
10uS~50S
细度
2uS
精度
1uS+20PPM
压摆率
0.6A/mS~1.5A/uS
电压量测
范围
0~30V
0~150V
分辨率
0.1mV
1mV
精度
0.02%+0.03%FS
电流量测
范围
0~3A
0~15A
分辨率
0.01mA
0.1mA
精度
0.03%+0.03%FS
纹波量测
范围
0~30V
0~150V
带宽
10Hz~100kHz
分辨率
1mV
10mV
D+/D-电压量测
范围
0~3.3V
分辨率
1mV
精度
10mV
