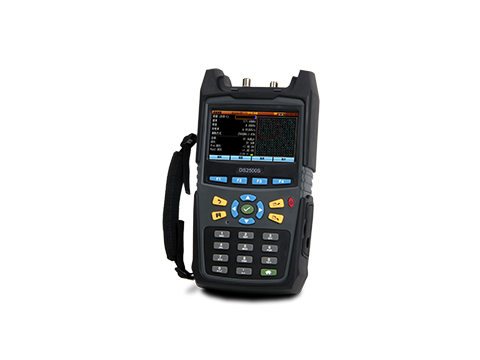

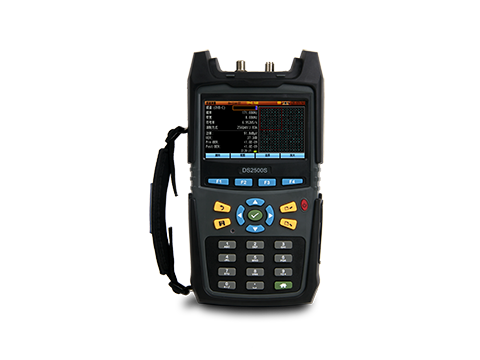

DS2500S/DS2500C CM 数字业务开通分析仪
正向频谱分析频率范围
DS2500C（4MHz~1000MHz）
DS2500S（4MHz ~1220MHz
主要特点
• 快速频谱分析功能：4~1220MHz；
• 集成 DOCSIS 3.0 Cable Modem；
• 集成反向 QAM 信号发生器（无 FEC）；
• 支持 ITU-T J.83 Annex A/B/C 全项指标测试；
• 频谱数字余辉分析技术：任意频段，大扫宽 206MHz ( 选件）；
• QAM-EVS 功能：不中断服务查看 QAM 信号下面掩盖的弱干扰信 号（选件）；
• 选行测试功能：不中断服务进行 C/N，CSO，CTB 测试（选件）；
• 支持 WiFi 测试（选件）。
产品指标
京海兴乐科技（北京）有限公司提供仪器维修，产品计量，技术培训，产品配件，仪器技术支持。热销品牌：R&S，菊水，固纬，鼎阳，安柏，同惠，和普，长盛，扬子，长创，是德，泰克，法国CA，日置，克列茨,嘉慧光，德力，瑞研。产品和服务质量好,性价比高,为您节省采购成本!
场强仪
S7200系列 广播电视信号频谱分析仪
● 频谱仪平台，大动态、扫速快；
● 激励器、发射机的带肩、频谱模版测试；
● 快速频谱分析：500kHz ~ 2150 MHz；
● DTMB/DVB-C (J.83A/C)/T/T2/S/S2/CDR/AM/FM 解调；
● MPEG-2/4，H.264/265，AVS/AVS+，4k/1080p/720p解码；
● DVB-CI 和 BISS 1/E 解密；
● 码流分析：射频、ASI 和 IP 输入；
● 光功率测量和光接收机选项；
● DTMB，CDR，FM和 AM 路测；
● 电容触摸屏。
DR2800 数字音频广播(CDR)频谱分析仪
● 频谱分析功能（500kHz~2150MHz）；
● CDR信号分析，声音的解调和录制；
● CDR信号码流分析；
● CDR信号频谱模板、回波分析；
● 支持 FM 信号分析和声音解调；
● 支持 AM 信号分析和声音解调。
DS1823 AM/FM广播检测场强仪
● 专为测量中波、调频广播信号而精心设计的产品，用以精确测量中波、调频广播信号强度。
● 配合中波标准天线 DS18001 ，可提高中波信号测量的灵敏度
● 可应用于追踪、查找非法电台、干扰电台及其它非法中波信号。
DS2800手持式数字电视频谱分析仪
● 频谱仪平台，大动态，扫速快：4~1220MHz，1220~2150MHz (选件 )；
● 频谱数字余辉分析技术：任意频段，大扫宽 206MHz；
● 集成 DOCSIS 3.0 Cable Modem（8 ｘ 4）；
● TR 101 290码流分析；
● 支持 ITU-T J.83 Annex A/B/C 全项指标测试，参数自动识别；
● QAM-EVS 功能：查看 QAM 信号下面掩盖的弱干扰信号。
DS2831数字电视频谱分析仪
| 正向频谱分析 | ||||
| 频率范围 | DS2500C（4MHz~1000MHz） DS2500S（4MHz ~1220MHz | |||
| 输入电平范围 |
-60dBmV ~ +60dBmV | |||
| 动态范围 | 65dB (300kHz RBW) | |||
| 测量精度 | <±1.0dB@+25±5℃ (典型值) | |||
| 反向频谱分析 | ||||
| 频率范围 | 4~46MHz； 4~68MHz；4~88MHz；4~120MHz；4~210MHz； | |||
| 输入电平范围 | -60dBmV ~ +60dBmV | |||
| 测量精度 | <±1.0dB@+25±5℃ (典型值) | |||
数字余辉（选件，仅DS2500S有此功能） | ||||
0-7MHz/4-46MHz/4-68MHz |
100%POI小信号持续时间 2.5ms/4.5ms/4.64ms | |||
4-88MHz/4-120MHz/4-210MHz | 100%POI小信号持续时间 5.3ms/6.3ms/10.6ms | |||
| 模拟电视测量 | ||||
| 支持标准/支持彩色制式 |
标准：B/G，I，D/K，L/L’，M/N 彩色制式：NTSC，PAL，SECAM | |||
| 电平测量范围/精度 | -40dBmV ~ +60dBmV/<±1.0dB @+25±5℃ (S/N>30dB) | |||
| 载噪比 | >51dB（需要+70dBμV载波电平） | |||
| CTB/CSO | >61dB，±2.0dB 精度 | |||
| 哼声调制 | 1 ~ 15%；±0.5% (1~5%)；±1.0% (5~15%) | |||
| 斜率 | 多16个频道 | |||
| 数字电视测量 | ||||
| 频率范围 | DS2500C：46 ~ 1000MHz DS2500S：46 ~ 1050MH | |||
| 功率测量范围/精度 | -30dBmV ~ +50dBmV/<±1.5dB@+25±5℃(C/N>20dB) | |||
| MER | >41dB；精度±2.0dB | |||
EVM | 0.58% ~ 4.1% | |||
| BER | 1E-3 ~ 1E-9 | |||
| 星座图 | 16，32，64，128，256 QAM | |||
| Cable Modem测试 | ||||
| 支持标准 | DOCSIS 1.1，2.0，3.0；EuroDOCSIS 1.0，1.1，2.0, 3.0 | |||
| 下行解调 | 64, 256QAM | |||
| 下行频率范围 | >91MHz (5~65MHz US)；>100MHz (5~85MHz EU) | |||
| 下行大速率 | 大304Mbps (6MHz)；大400Mbps (8MHz) | |||
| 下行信道 | 绑定多8个信道 | |||
| 下行带宽 | 6MHz / 8MHz | |||
| 下行输入信号电平 | -15dBmV ~ +15dBmV | |||
| 上行频率范围 | 5 ~ 42MHz；5 ~ 65MHz；5 ~ 85MHz | |||
| 上行信号带宽 |
TDMA: 200/400/800/1600/3200/6400 kHz； S-CDMA: 1600/3200/6400kHz | |||
| 上行输出信号电平 |
TDMA：8~54dBmV(32/64QAM) 8~55dBmV(8/16QAM) 8~58dBmV(QPSK) S-CDMA：8~53dBmV(所有模式) | |||
| 上行信道绑定 | 多4个信道 | |||
| 上行大速率 | 120Mbps(4个信道绑定) | |||
| 反向信号发生器 | ||||
| 信号调制方式 | CW，QPSK，8QAM，16QAM，32QAM，64QAM | |||
| 符号率 |
160kS/s，320kS/s，640kS/s，1.28MS/s，2.56MS/s，5.12MS/s | |||
| MER |
>38dB；精度±2dB | |||
| 频率范围 | 5MHz ~ 85MHz | |||
| 输出电平 | 8.0 ~ 60dBmV | |||
| WiFi（选件，仅DS2500S有此功能） | ||||
| 频率 | 2.4G，5G | |||
| 支持标准 | 802.11a/b/g/n | |||
| 安全模式 | WPA/WPA2/WPA-PSK/WPA2-PSK | |||
| 加密方法 | WEP/AES/TKIP | |||
| 测试参数 | SSID；Level；Channe | |||
| 其他 | ||||
| 射频输入 | 75Ω F头 | |||
| 外部接口 | USB 1.1、RJ45，10/100T 以太网 | |||
| 显示 | 4.3 英寸TFT LCD 480×272像素 | |||
| 适配器 |
适配器：AC 100 ~ 240 V/50 ~ 60Hz DC 12V / 3A电池：Li-ion，7.4 V/7.8Ah | |||
| 充电时间/工作时间 | 充电时间：大约4小时 ，工作时间：> 6小时 | |||
| 尺寸(W×H×L)/重量 | 245mm×130mm×60mm/约1.5kg | |||
| 重量 | 大约1.5kg | |||
| 环境温度 | 工作温度：-10 ~ +50℃、存储温度：-20 ~ +60℃ | |||
