TOFD探头 SIUI汕超TOFD探头
TOFD探头
TOFD探头配合相应的楔块可在钢等被检材料中产生需要的折射纵波，利用这些纵波通过衍射时差技术对材料中的裂纹等缺陷进行定位和定量检测。探头采用高性能复合材料制作，-20dB的脉冲周期严格控制在两个周期内，频率范围覆盖2.0MHz到15MHz，晶片尺寸从直径14mm到直径3mm不等。同时提供各种非常规规格的TOFD探头定制，以适应客户不同的匹配楔块材料，螺纹配合以及尺寸大小等特殊要求。

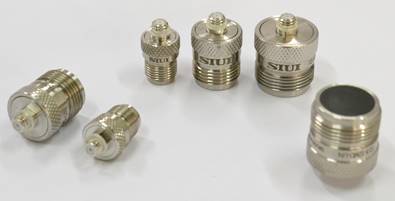

TOFD探头与楔块
TOFD探头
命名方式说明
例：T2-12L-M 或 T2-12L-UN
其中T表示TOFD，2为中心频率，12为晶片直径，L表示LEMO 00接口，M和UN为接口螺纹。
| 型号 | 中心频率（MHz） | 晶片直径D1（mm） | 高承受脉冲电压（V） | 接口螺纹 （可选） | 配套楔块 |
| T2-12L | 2 | 12 | 800 | M:M18x1 UN:11/16-24UNEF | TFD系列 |
| T2-14L | 2 | 14 | 800 |
测试报告：T2-14L-M/UN 9mm有机玻璃试块
| 型号 | 中心频率（MHz） | 晶片直径D1（mm） | 高承受脉冲电压（V） | 接口螺纹 （可选） | 配套楔块 |
| T2-10L | 2 | 10 | 800 | M:M18x1 UN:11/16-24UNEF | TFD系列 |
| T2.5-10L | 2.5 | 10 | 700 | ||
| T3.5-10L | 3.5 | 10 | 700 | ||
| T5-10L | 5 | 10 | 500 |
测试报告：T3.5-10L-M/UN 9mm有机玻璃试块
| 型号 | 中心频率（MHz） | 晶片直径D1（mm） | 高承受脉冲电压（V） | 接口螺纹 （可选） | 配套楔块 |
| T4-6L | 4 | 6 | 500 | M:M10x1 UN:3/8-32UNEF | TFB系列 |
| T5-3L | 5 | 3 | 500 | ||
| T5-6L | 5 | 6 | 500 | ||
| T7.5-3L | 7.5 | 3 | 300 | ||
| T7.5-6L | 7.5 | 6 | 300 |
测试报告：T5-6L-M/UN 9mm有机玻璃试块
| 型号 | 中心频率（MHz） | 晶片直径D1（mm） | 高承受脉冲电压（V） | 接口螺纹 （可选） | 配套楔块 |
| T10-3L | 10 | 3 | 300 | M:M10x1 UN:3/8-32UNEF | TFC系列 |
| T10-6L | 10 | 6 | 300 | ||
| T15-3L | 15 | 3 | 200 |
测试报告：T10-3L-M/UN 9mm聚苯乙烯试块
* 接受定制各种不同规格的TOFD探头

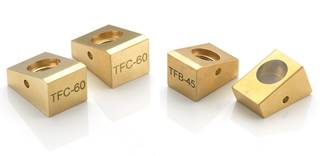

TOFD楔块
无注水型
| 型号 | 类型 | 声速(m/s) | 钢中折射角(°) | 接口螺纹 （可选） |
| TFB-45 | 铜外壳纵波楔块 | 2730 | 45 | M:M10x1 UN:3/8-32UNEF |
| TFB-60 | 铜外壳纵波楔块 | 2730 | 60 | |
| TFB-70 | 铜外壳纵波楔块 | 2730 | 70 | |
| TFC-45 | 铜外壳纵波楔块 | 2360 | 45 | M:M10x1 UN:3/8-32UNEF |
| TFC-60 | 铜外壳纵波楔块 | 2360 | 60 | |
| TFC-70 | 铜外壳纵波楔块 | 2360 | 70 | |
| TFD-45 | 铜外壳纵波楔块 | 2730 | 45 | M:M18x1 UN:11/16-24UNEF |
| TFD-60 | 铜外壳纵波楔块 | 2730 | 60 | |
| TFD-70 | 铜外壳纵波楔块 | 2730 | 70 |
注水型
| 名称 | 类型 | 声速(m/s) | 钢中折射角(°) | 外孔D(mm) | 内孔D(mm) | 接口螺纹 （可选） |
| TFB-45-I | 树脂材质纵波楔块 | 2730 | 45 | 6 | 3 | M:M10x1 UN:3/8-32UNEF |
| TFB-60-I | 树脂材质纵波楔块 | 2730 | 60 | 6 | 3 | |
| TFB-70-I | 树脂材质纵波楔块 | 2730 | 70 | 6 | 3 | |
| TFC-45-I | 树脂材质纵波楔块 | 2360 | 45 | 6 | 3 | M:M10x1 UN:3/8-32UNEF |
| TFC-60-I | 树脂材质纵波楔块 | 2360 | 60 | 6 | 3 | |
| TFC-70-I | 树脂材质纵波楔块 | 2360 | 70 | 6 | 3 | |
| TFD-45-I | 树脂材质纵波楔块 | 2730 | 45 | 6 | 3 | M:M18x1 UN:11/16-24UNEF |
| TFD-60-I | 树脂材质纵波楔块 | 2730 | 60 | 6 | 3 | |
| TFD-70-I | 树脂材质纵波楔块 | 2730 | 70 | 6 | 3 |
注：购买楔块时需注明接口螺纹M/UN。另注水楔块没有配套注水管，注水管需另购。
* 接受定制其他角度的TOFD楔块
各种不同的TOFD探头接口可兼容国内外各种品牌的TOFD仪器
美国GE
B2S探头57745；MB4S探头57749；MSEB 2探头57461；SEB 4 KF8探头56465；WB 45-2探头56999；WB 60-2探头57000；WB 70-2探头57001；SWB 45-2探头58414；SWB 60-2探头58415
SWB 70-2探头58416；MWK 45-4探头58938；MWK 60-4探头58939；MWK 70-4探头58940；PKLL 2连接线50326；MPKL2连接线50486
SEKG 2连接线53887；SEKM 2连接线53001；L1-BNC连接线118-140-018；ES45配件53756；ES24配件53769；WP(E)垫片配件57276
SWP垫片配件58514；MWP(E)垫片配件57277
IIW试块2型配件118-540-280
