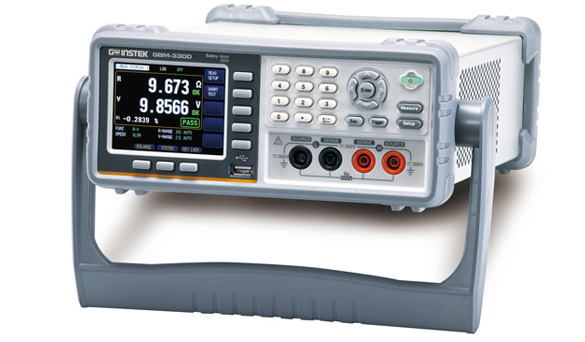

GBM-3080 GBM-3300固纬台式电池测试仪
GBM-3080 0~3.2kΩ 0~80V
GBM-3300 0~3.2kΩ 0~300V
GBM-3000系列
3.5" TFT LCD (320x240)
测量项目：直流电压和交流电阻
电压测量：300V(GBM-3300)或80V(GBM-3080)
电阻测量: 0mΩ~ 3.2kΩ(max.)
电压测量的基本精度: 0.01%
电阻测量的基本精度: 0.5%
测量分辨率高达0.1μΩ和10μV
分别对电压和电阻进行独立的Go / NoGo确定功能
测试导线（探棒）断开/接触故障的判断机制是测量可靠性的保证
标准接口：USB Host/Device, RS-232C及Handler
固纬电子推出全新系列台式电池测试仪GBM-3000系列，它使用AC 1kHz作为测试信号，测量电池电压和内阻为300V（GBM-3300）和80V（GBM-3080）。 该系列具有3.5”TFT LCD，4线测量方法，高分辨率（6位电压/ 5位电阻）测量显示能力，以及独立的GO / NOGO电压和电阻判定，各种通信接口等，满足各种类型的电池测量，如单体电池，电池单元到终产品（电池）等， 以便于用户在生产的各个阶段实现准确的测量。
GBM-3000系列为各种类型的电池提供测量开路电压和电阻的功能。电压测量的精度高达±（0.01%读值+3位），测量分辨率可达10μV（8V时）。电阻测量的精度可达±（0.5%读值+5位），测量分辨率达到0.1μΩ（3mΩ时）。同时，为了方便用户快速、清晰地解释测量结果，GBM-3000系列分别根据电压和电阻分别进行HI/LO测定，并可切换到简单（大数字显示）模式，以满足测试精度的要求，清晰、易于读取，可提高检查效率。
除了出色的测量能力外，GBM-3000系列还提供了许多功能，以确保有效性和便利性。 为了保证有效性，测试引线（探棒）接触状态检测功能是有效地提示用户测试引线（探棒）和DUT是否良好接触，以确保测量值的有效性。在便利性方面，GBM-3000系列提供两种数据存储方法（多10000笔测量值）。“一般存储”仅存储测量的电压和电阻值；“统计存储”具有用于统计分析的相关参数（Cp / Ckp / Mean / MAX / MIN ...）。 用户可以先将测量过程中的数据存储在内部存储器中，然后通过闪存驱动器将数据传输到计算机进行后续分析，而不限于与计算机的连接。
此外，为了通过传输方法检索和存储测量结果，GBM-3000系列提供RS-232C / USB设备（虚拟COM），用于编写程序和检索。处理程序接口用于通过PLC进行外部触发控制。所有接口均标准配备，不仅可以节省仪器成本，还可以满足使用不同自动测量系统的要求。
| 规格 | ||||||
| 显示 | ||||||
| 屏幕 | 3.5(320x240)TFT LCD | |||||
| 阻抗 | 5位数 | |||||
| 电压 | 6位数 | |||||
| 测试速度 | ||||||
| 慢速 | 3次/秒 | |||||
| 中速 | 14次/秒 | |||||
| 高速 | 25次/秒 | |||||
| Ex.高速 | 65次/秒 | |||||
| 阻抗测量 | ||||||
| 测试频率 | 1kHz(±0.5Hz)固定值 | |||||
| 输入阻抗 | 3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2mΩ | |||||
| 范围 | 范围编号 | 范围 | 大刻度 | 分辨率 | 测试电流 | 开路电压（大Vpp） |
| 0 | 3mΩ | 3.1000mΩ | 0.1μΩ | 100mA | 8V | |
| 1 | 30mΩ | 31.000mΩ | 1μΩ | 100mA | 8V | |
| 2 | 300mΩ | 310.00mΩ | 10μΩ | 10mA | 7V | |
| 3 | 3Ω | 3.1000Ω | 100μΩ | 1mA | 3V | |
| 4 | 30Ω | 31.000Ω | 1mΩ | 100μA | 2V | |
| 5 | 300Ω | 310.00Ω | 10mΩ | 10μA | 1.5V | |
| 6 | 3kΩ | 3200.0Ω | 100mΩ | 10μA | 1.5V | |
| 精度 | 范围编号 | 速度 | 精度 | 温度系数 | ||
| 0 | 慢速 | ±0.5%读值±10位 | （±0.05%读值±1位）/℃ | |||
| 中速 | ±0.5%读值±15位 | |||||
| 高速 | ±0.5%读值±20位 | |||||
| Ex.高速 | ±0.5%读值±40位 | |||||
| 1 | 慢速 | ±0.5%读值±5位 | （±0.05%读值±0.5位）/℃ | |||
| 中速 | ±0.5%读值±6位 | |||||
| 高速 | ±0.5%读值±7位 | |||||
| Ex.高速 | ±1.0%读值±8位 | |||||
| 电压测量 | ||||||
| 范围 | 范围编号 | 范围 | 大刻度 | 分辨率 | ||
| 0 | 8V | ±8.08000 | 10μV | |||
| 1 | 80V | ±80.8000 | 100μV | |||
| 2 | 300V（仅GBM-3300） | ±303.000 | 1mV | |||
| 精度 | 档位编号 | 速度 | 精度 | 温度系数 | ||
| 0~2 | 慢速 | ±0.01%读值±3位 | （±0.001%读值±0.3位）/℃ | |||
| 中速 | ±0.01%读值±5位 | |||||
| 高速 | ±0.05%读值±5位 | |||||
| Ex.高速 | ±0.10%读值±6位 | |||||
| 其他功能 | ||||||
| 范围选择 | 自动范围,保持范围,正常范围 | |||||
| 比较器 | ABS,PER或SEQ | |||||
| 连接侦测 | OPEN&WIRE | |||||
| 蜂鸣器 | OFF， Pass， Fail | |||||
| 触发 | 内部,外部 | |||||
| 接口 | USB Device / USB host/RS-232C/HANDLER | |||||
| 电源 | AC 100 - 240V, 50/60Hz；功耗: 大 10W | |||||
| 尺寸& 重量 | 264mm(W)x 107mm(H)x 350mm(D) 2.8kg | |||||
标准配件
Safety sheet x 1
电源线x 1
GBM-01 x 1 :4线式(kelvin clip)测试线, 90V (大.),大约1100mm
CD x 1 (包含完整的使用手册以及驱动程序)
选购配件
GBM-02 4线 (single pin)测试探棒, 80V(大.),大约1100mm
GBM-03 4线 (twin pin) 测试探棒, 300V(大.),大约1400mm
GBM-S1 短路棒 (GBM-02/GBM-03)
GTL-232 RS-232C通讯线, 9-pin Female to 9-pin,对计算机跳线,大约2000mm
GTL-246 USB通讯线, A-B型,大约1200mm
GRA-422 机架组
GBM-3080 0~3.2kΩ 0~80V
GBM-3300 0~3.2kΩ 0~300V
