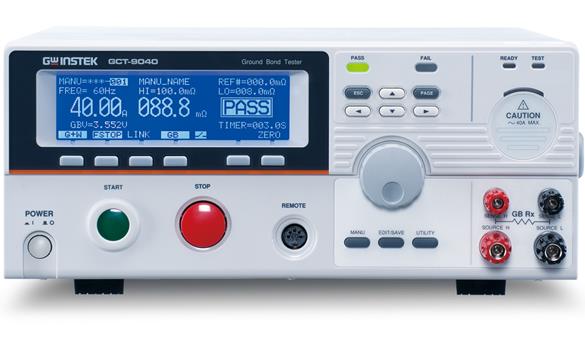

GCT-9040 GCT-9040固纬40A交流接地阻抗仪
GCT-9040
40A交流接地阻抗测试
电阻量测范围1mΩ~650mΩ
可与GPT-9800/9900系列连接，组成多功能测试或同步测试系统
240x64冰蓝色点矩阵LCD
具功能键快速选择
高亮度的警示和状态指示灯
使用PWM放大器设计，确保测试效益和测试可靠性
100组面板设定条件记忆组
前面板REMOTE接口，可供遥控控制器连接，控制测试器之“start” 和 “stop”
介面 : USB device, Signal I/O 和 GPIB (选购)
固纬电子推出40A交流接地阻抗测试仪–GCT-9040，来扩增既有的安规测试产品线并*原旧有机型GCT-630的空缺。该测试器提供大到交流40A的测试电流，并同样使用PWM的设计方式，来确保测试的效益和测试的可靠性；另外，大型LCD显示幕、100组的设定条件记忆组和可程控的通讯介面，更加提高了使用的可读性和便利性。
| 规格 | |
| 交流接地阻抗 | |
| 输出电流范围 | 03.00A~ 40.00A ac |
| 输出电流分辨率 | 0.01A |
| 输出电流精度 | 3A≦I≦8A : ± (1% 设定 + 0.2A)；8A< I≦40A : ± (1% 设定 + 0.05A) |
| 测试电压 | 8Vac (大开路电压) |
| 测试频率 | 50Hz/60Hz (可选择) |
| 电阻测量范围 | 1.0mΩ ~ 650.0mΩ |
| 电阻测量分辨率 | 0.1mΩ |
| 电阻测量精度 | ± (1% 读值 + 2mΩ) |
| 上/下限比较 | 有 |
| 计时器 (测试时间)* | 0.5秒~999.9秒 |
| 测试方式 | 四线式 |
| GND | OFF (固定) |
| 内存 | |
| 单步内存 | 手动：100组 |

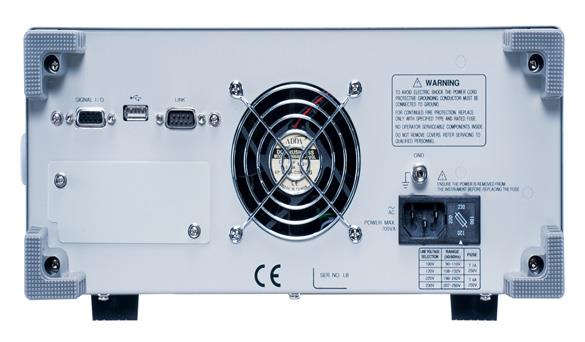

| 接口 | |
REMOTE (Remote terminal) | 有 |
| SIGNAL I/O | 有 |
| LINK | 有 (仅供系统连接使用) |
| USB device | 有 |
| GPIB | 有 (选购) |
| 显示屏 | 240 x 64 冰蓝色点矩阵LCD |
| 电源 | |
| 使用电源 | AC 100 V / 120 V / 220 V / 230 V ±10% |
| 电源频率 | 50/60Hz |
| 消耗功率 | 700VA (大) |
| 尺寸&重量 | |
| 330(W) x 148(H) x 460(D) mm；约17公斤(大) | |
快速指南 x 1, 电源线 x 1, 测试线 GTL-215 x 1,
连接线GTL-132 x 1, USB线 GTL-247 x 1,
REMOTE接口套件 x 1, Interlock治具 x 1,
光碟 x1(完整使用手册电子档)
GCT-9040 40A 交流接地阻抗仪
