CTS-04PC 多通道超声探伤卡
CTS-04PC 多通道超声探伤卡京海兴乐科技（北京）有限公司提供探伤仪(奥林巴斯/汕超/美国GE/达高特/中科汉威/友联/声纳/)配件：相控阵探头，直探头，斜探头，连接线，探头线，保护膜，试块，耦合剂，双晶探头，表面波探头，小径管探头，小角度探头，水浸探头，非金属探头，可拆式探头，可变角度探头，窄脉冲探头、测厚探头、高温耦合剂及超声探伤-UT；磁粉探伤-MT；渗透检测(PT)、射线探伤-RT、涡流探伤-ET等产品。
CTS-04PC是基于PCI总线的多通道超声探伤卡，每卡具有4个超声波通道。通过多卡扩展，与工业计算机灵活地组合成4通道、8通道、12通道或16通道(最多64通道）等多通道超声波探伤系统。探伤软件运行于Windows平台，通过针对不同应用进行二次开发，支持LabView开发。CTS-04PC是基于PCI总线的多通道超声探伤卡，每卡具有4个超声波通道。通过多卡扩展，与工业计算机灵活地组合成4通道、8通道、12通道或16通道等多通道超声波探伤系统。探伤软件运行于Windows平台，通过针对不同应用进行二次开发，可构成各种自动化探伤设备或检测线，适用于冶金、钢材、铁路、机械等众多行业。
- 多路波形同时显示，主通道大窗口显示，其他通道波形缩略图显示，随意切换。见图(1)
主通道波形使用大窗口显示，可观察波形细节及数据，
其他通道采用缩略图显示，观察波形概况及报警情况，
通过点击波形缩略图可随时切换主通道。 - 每卡具备四路独立发射通道，切换接收。多卡可扩展为八、十二、十六通道，卡与卡之间发射时序可同步控制、任意组合，可自定义发射间隔。见图(2)
通过发射设置窗口，可选择发射循环模式及重复频率。
内置并行循环、顺序循环等模式，用户可自定义某通道在
某时刻是否发射及间隔时间。 - 每通道均提供跟踪闸门（G门）、二个报警闸门（A、B门）。
- 能够记录、储存、回放静态或动态波形数据，生成和打印检测报告。
- 每帧扫查数据均包含位置信息，更精确地支持构建超声成像系统。图(3)为在某自动探伤系统的成像效果。
某自动探伤设备的360°展开成像图，图中红色斑点为缺陷
位置，红色带为工件台阶结构回波，未超过报警闸门
的回波以灰阶显示。 - 提供二路旋转编码器接口，及接近开关、喷枪、报警等开关量输入输出接口，并预留多路IO接口 ，以备各种扩展控制使用。
- 数库，有二次开发能力的客户，可使用VC++、C++Builder、VB等开发工具进行二次开发。
- 可通过以太网与其他网络设备或计算机联接，进行联网管理。
方波激励 -400V可调，宽度可调，步进10ns，边沿≤12ns 重复频率 最高每通道10KHz 阻尼 400/80Ω 频带 0.5MHz～15MHz，可拆换式滤波模块，板上实现2.5MHz、5MHz两个窄带，并通过拆换滤波 模块实现其他中心频率的通带 灵敏度余量 ≥56dB(配用2.5P20探头发现距探测面200mm的Φ2mm平底孔) 增益范围 0～110dB，步进0.1dB、1dB、2dB、6dB，或直接输入增益值 时间补偿增益 支持TCG曲线 采样率 100MHz 检波 全波，正半波，负半波，射频 工作方式 单收发，可通过选件扩展为一发一收 输出接口 通过接口板提供旋转编码器、接近开关、喷枪、报警等开关量输入输出 分辨力 ≥30dB 垂直线性 ≤3% 水平线性 ≤0.4% 检测范围 1～10,000mm 抑制 1～90% 动态范围 ≥32dB（配用2.5P20探头）

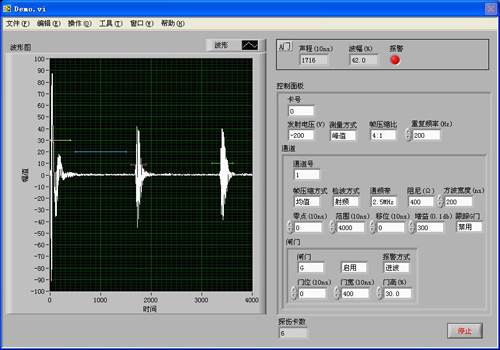

LabView开发实例
