MOEN-5009局部放电高频巡检仪|京海兴乐科技（北京）有限公司提供

执行标准：GB/T 7354， DL/T 417， GB/T 16927.1， GB/T 16927.2， GB/T 16927.3

产品别名：MOEN-5009局部放电检测仪、MOEN-5009局部放电测试仪、MOEN-5009局放仪、MOEN-5009局部放电测试系统、MOEN-5009多通道数字式局放仪、MOEN-5009便携式局部放电巡检仪、MOEN-5009多功能局放带电测试仪、MOEN-5009开关柜地电波局放云定位仪、MOEN-5009在线局部放电检测仪、MOEN-5009手持式远程超声波局放测试仪、MOEN-5009手持式局部放电巡检仪、MOEN-5009超声波巡检仪（综合巡检仪）、MOEN-5009局部放电高频巡检仪

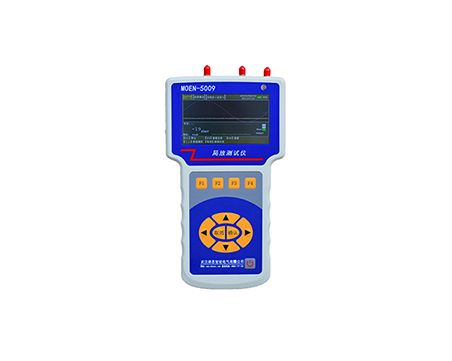

◆MOEN-5009

局部放电高频巡检仪

简介
   电气设备检修技术的发展大致可以分为三个阶段，即故障检修、定期检修和状态检修，状态检修以可靠性为主，它是根据设备的状态而执行的预防性作业。作为电力系统运行的首要要求，供电可靠性日益凸显其重要性，因此状态检修逐步取代了以往的定期预防性检修。状态检修通过对设备关键参数的测量来识别其已有的或潜在的劣化迹象，可在设备不停运的情况下对其进行状态评估。
局部放电巡检仪针对带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。

◆MOEN-5009 局部放电高频巡检仪引用标准
•局部放电测量GB/T 7354
•电力设备局部放电现场测量导则 DL/T 417
•高电压试验技术 一部分：一般试验要求 GB/T 16927.1
•高电压试验技术 第二部分：测量系统 GB/T 16927.2
•高电压试验技术 第3部分: 现场试验的定义及要求 GB/T 16927.3

◆MOEN-5009 局部放电高频巡检仪系统组成
1.本系统主要由以下几部分组成
2.局部放电巡检仪一台。
3.主机充电器一套
4.局部放电巡检仪1个。
5.超声传感器1个
6.电缆超声探测器1个
7.BNC-SMA 50Ω同轴电缆2条。
8.无线同步发射器及电源线一套。
9.读卡器1个。

◆MOEN-5009 局部放电高频巡检仪测量原理
   局部放电巡检仪主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。MOEN-5009卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆、变压器、电抗器、GIS、开关柜等中高压设备的局部放电信号检测。

 ◆局部放电高频巡检仪技术参数
