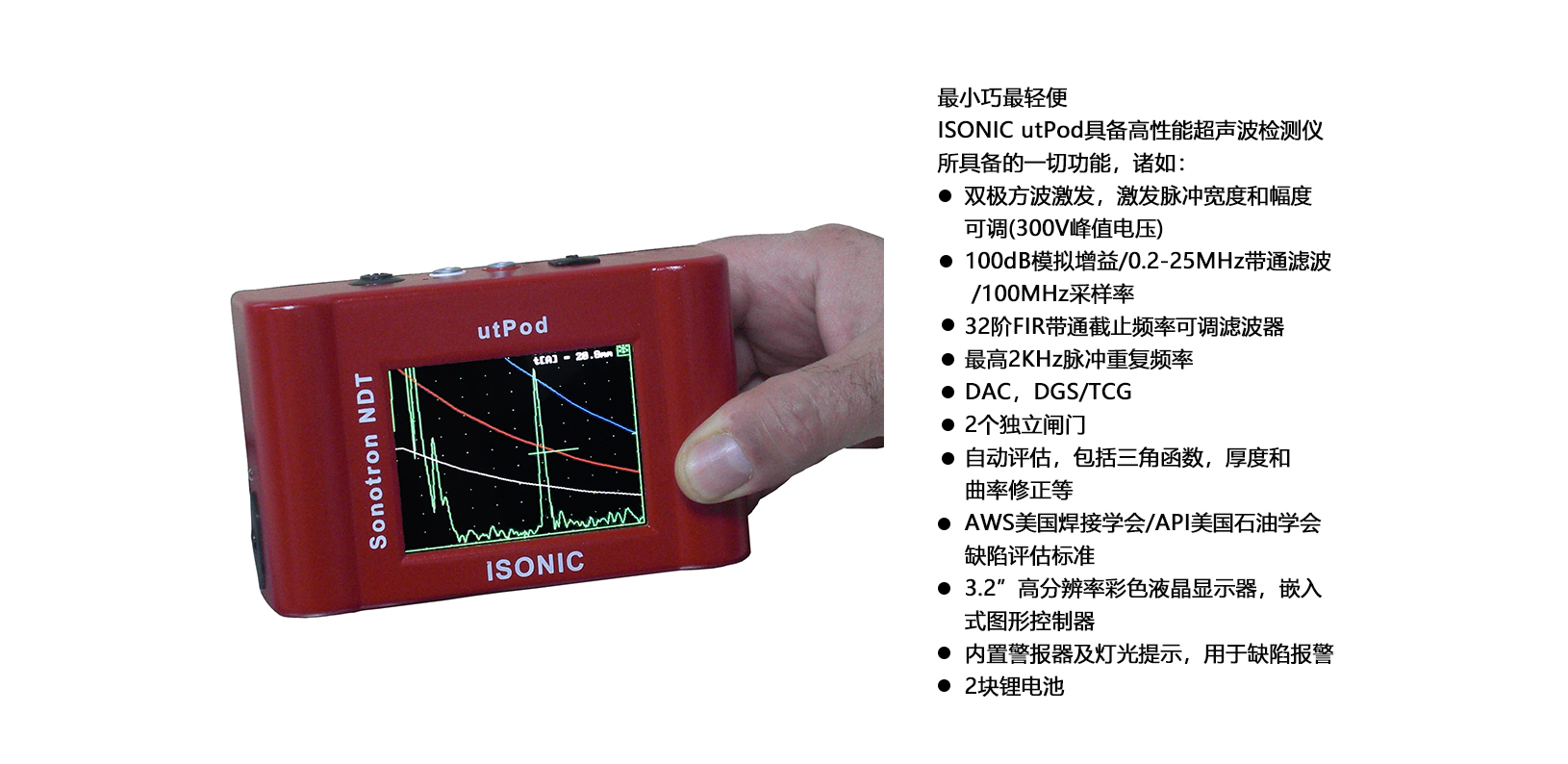

以色列ISONIC utPod掌上超声波探伤仪|京海兴乐科技（北京）有限公司提供

操作模式：                          探伤仪

                                          全功能A扫描测厚仪

                                          便捷腐蚀测厚仪

始脉冲类型：                       双极方波脉冲

初始转换：                          ≤5ns（10-90%）

脉冲幅度：                          平滑可调（12等级）60V…300VPP，50Ω输入

脉冲持续时间：                    50…600ns，每半波可实现同步控制，10ns步进

模式：                                单晶/双晶

脉冲重复频率（PRF）：       15…2000Hz，1Hz分辨率

增益：                                0…100dB，0.5 dB分辨率

低噪音：                             81μVPP输入，相当于80dB/25MHz带宽

频带范围：                          0.2…25MHz宽频带

数字滤波器：                       32种FIR带通滤波器

声速：                                300…20000m/s（11.81…787.4"/ms），1 m/s（0.1"/ms）精度

范围：                                0.5…7000μs，0.01μs精度

显示延迟：                          0…3200μs，0.01μs精度

探头角度：                          0…90°,1°精度

探头延时：                          0…70μs，0.01μs精度

检波模式：                          射频，全波，正半波，负半波

抑制：                                0-99%全屏高度，1%精度

DAC/TCG：                       多曲线（多4组曲线）

                                          理论曲线：输入材料衰减系数dB/mm (dB/")，用于AWS评估，高衰减材料检测等。

                                          实测曲线：根据不同的距离相同当量的反射体的回波幅度进行测量，多可以描绘40个点

                                          46 dB动态范围，斜率≤120 dB/s

                                          适用于所有显示模式

DGS：                                18种探头标准数据库，可扩展

闸门：                                 2个独立闸门

闸门起始位置及宽度:             可在整个A扫描时基范围内进行设置，0.1 mm / 0.001"精度

闸门阈值：                           5-95%A扫描高度，1%精度

信号评估—数字读出器：        19种自动功能/可扩展；对斜探头可进行曲面/厚度/倾斜修正；对所有类型探头可自动校准材料声速和

                                           探头延时；AWS/API评估；

冻结：                                  全部冻结/峰值冻结

数据存储能力：                     至少可存储100000设置，包括A扫描的校准备份

数据记录仪：                        1D (线性), 2D (X, Y), 3D (X, Y, Z), or 4D (X, Y, Z, retake) 数组

内部闪存：                           2GB

输出：                                  通过USB接口可将校准及数据文件导入PC机，通过PC机生成可编辑的检测报告并可进行拷贝

屏幕：                                  3.2"高彩色分辨率显示屏，强光下可视有源矩阵LCD集成嵌入式PICASO-GFX2图像控制器

控制：                                  触摸屏

电源：                                  可充电锂电池，根据不同的操作模式可持续使用6-10小时

                                           电源—外部AC/DC转换器/充电器，100-240V，40-70Hz

运输箱：                               IP67级坚固塑料运输箱

尺寸：                                  130´84´42 mm (5.12"´3.31"´1.65")

重量：                                  400 g (0.88 lbs)（含电池）

硬件质保期：                         12个月

软件质保期：                         终生免费，

PC机软件质保期：                  终生免费，

壳体颜色（三种）：                蓝色，红色，黑色
